Stråle flippers

Beam Flippers er højtydende udstyr i linjen for at producere boksestråle, som er fremstillet af Jinfeng Weldcut, der er den professionelle Kina -producent og leverandør af bjælkeflippere til en overkommelig pris. Strålens flippere giver mere sikkerhed og høj effektivitet til at bevæge bjælkerne og vælte bjælkerne til boksen Beams -produktionen.
Jinfeng Weldcut vil give 1 års garanti for Beam Flippers. De vigtigste elektriske elementer i boksen Beam Production Lines er valgt fra det verdensberømte brand, der bringer mere praktisk for brugerne at finde delene i lokal uden at komme fra lang afstand fra Kina. Beam Flippers er det mest avancerede udstyr med høj effektivitet for at øge produktiviteten for slutbrugere fra stålkonstruktioner, stålkonstruktion og høj bygning.

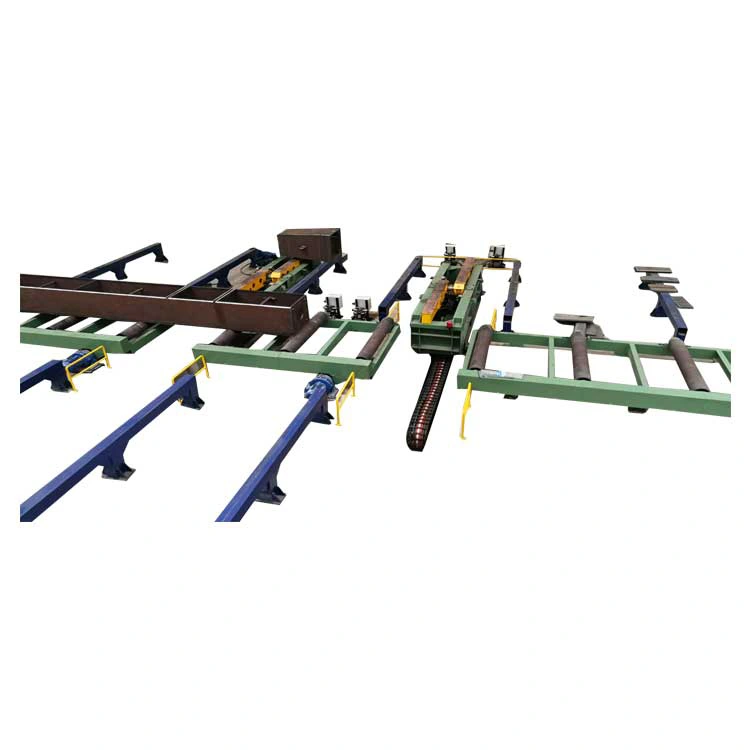

Strukturvisning

Brug af udstyr

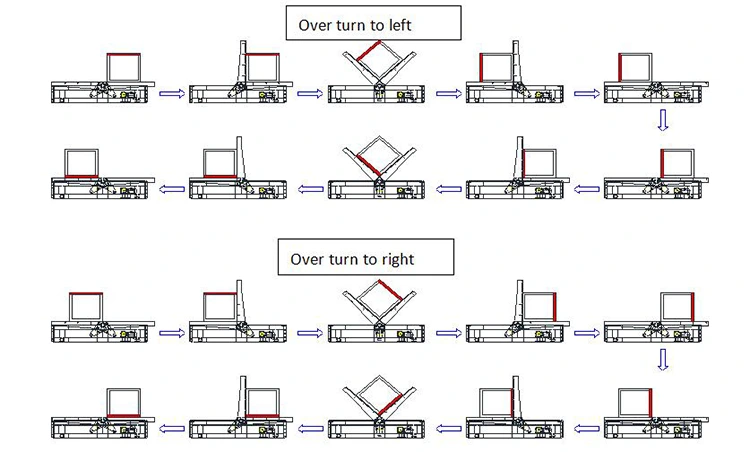

To pc'er med bevægelige 180 ° hydrauliske stråleflippere er tilvejebragt i hvert sæt, hovedsageligt brugt til at dreje arbejdsemner efter svejsning på den ene side. Når du arbejder, skal du løfte emnet væk fra rullebordet eller emnetsstativet, og reduktionen driver de to væltningsbeslag for at bevæge sig synkront for at flytte emnet til siden af rullebordet eller arbejdsemne. Derefter driver to hydrauliske cylindre de to L-formede arme til at rotere synkront. Efter at emnet er væltet, flyttes det til midten af rullebordet eller arbejdsemnetstativet, og derefter transporteres emnet til den næste proces eller svejses.

Hoved tekniske parametre

Præstationsegenskaber

Udstyret består af en hovedmaskine, et hydraulisk system og et elektrisk kontrolsystem. En gruppe på to stråleflippere bruges til samtidig at vælte og bevæge sig. Flippeprocessen for de to stråleflippere styres af avancerede hydrauliske synkroniseringsventiler for at sikre synkron rotation af hver væltningsarm under vippeprocessen. Kontroller omsætningsprocessen for emnet for at opnå en 90 ° omsætning af emnet.
3.2 Hver stråleflippere bruger et sæt standard hydrauliske ingeniørcylindre til at skubbe "L" -typen roterende arm til at rotere, som kan vende emnet. En hastighedsreduktion og et gående hjul er arrangeret på omsætningsbeslaget, hvilket gør det muligt for omsætningsgruppen at have en bevægelig funktion.
3.3 Udstyret skal være hydraulisk drevet og have egenskaberne ved påvirkningsmodstand, stabil væltning og lav fejlfrekvens sammenlignet med mekanisk drevne væltemaskiner. Ikke kun kan det bruges til at vende emnet 90 º, men kan det også løftes for at bevæge sig mellem forskellige stationer. Sammenlignet med traditionelle kædeomsætningsmaskiner er ikke kun arbejdsstationen ikke lukket, letter løft og transport af emnet ind og ud, men også de samlede dimensioner, især højdedimensionerne, reduceres kraftigt, og operationen er sikker og pålidelig. En gruppe på to sæt koblingskontrol, let at betjene, sikre og pålidelige.

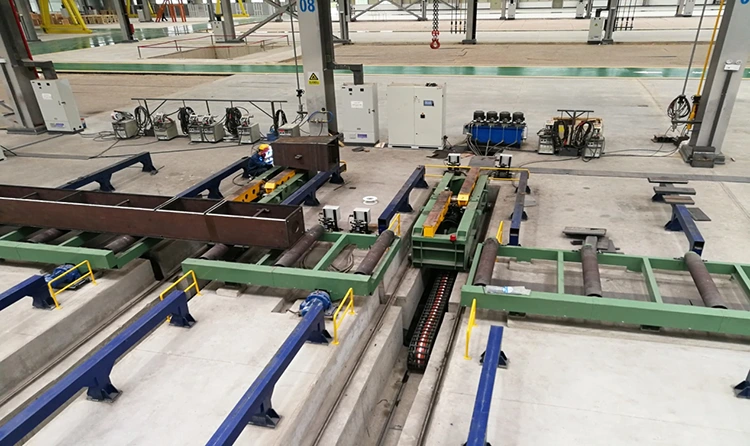

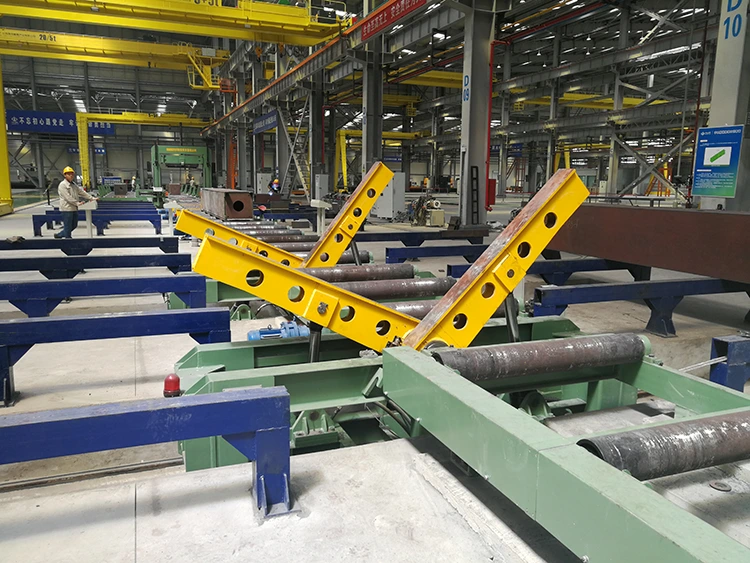

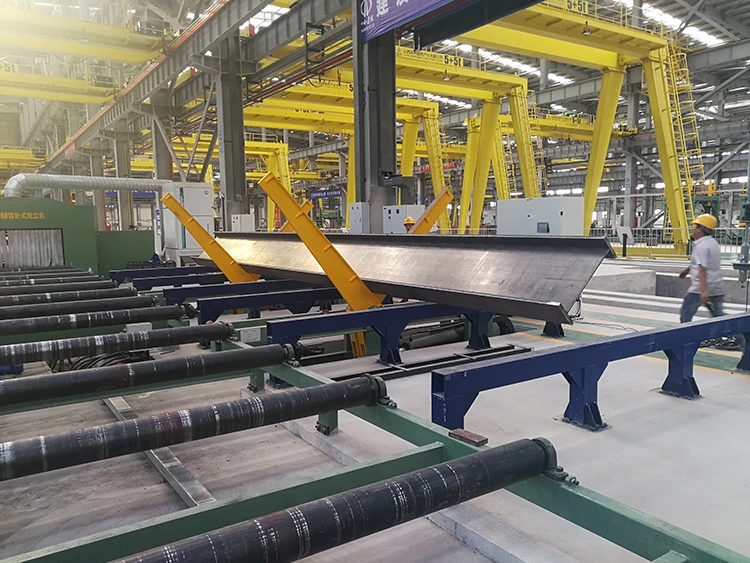

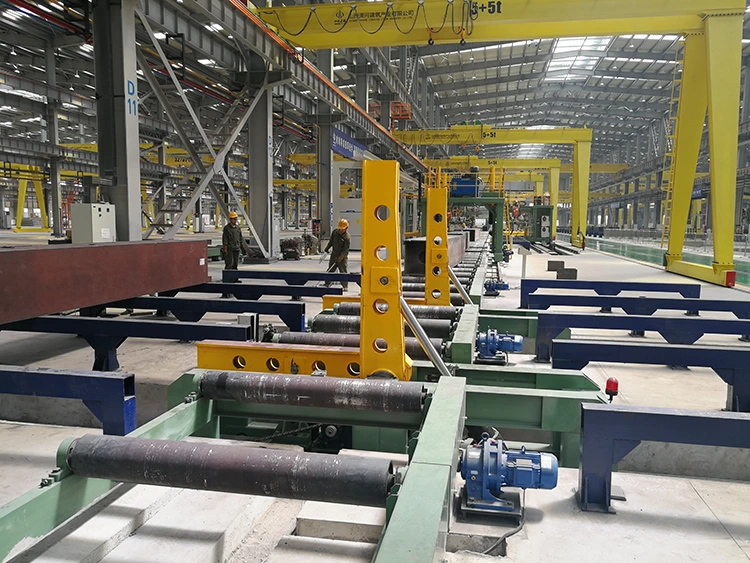

Beam Flippers installeret i brugernes fabrik
