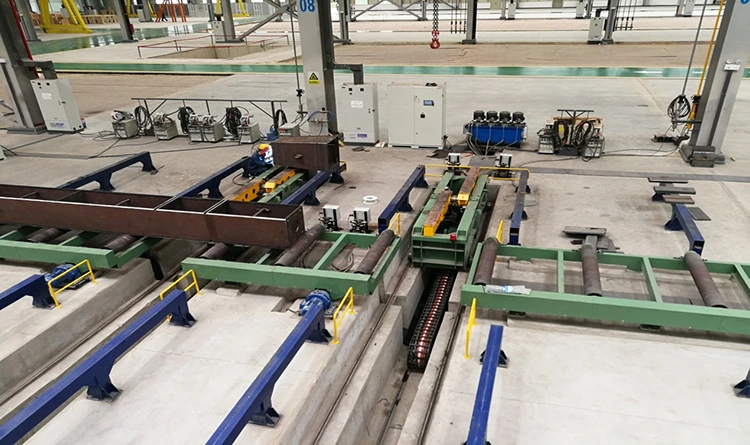

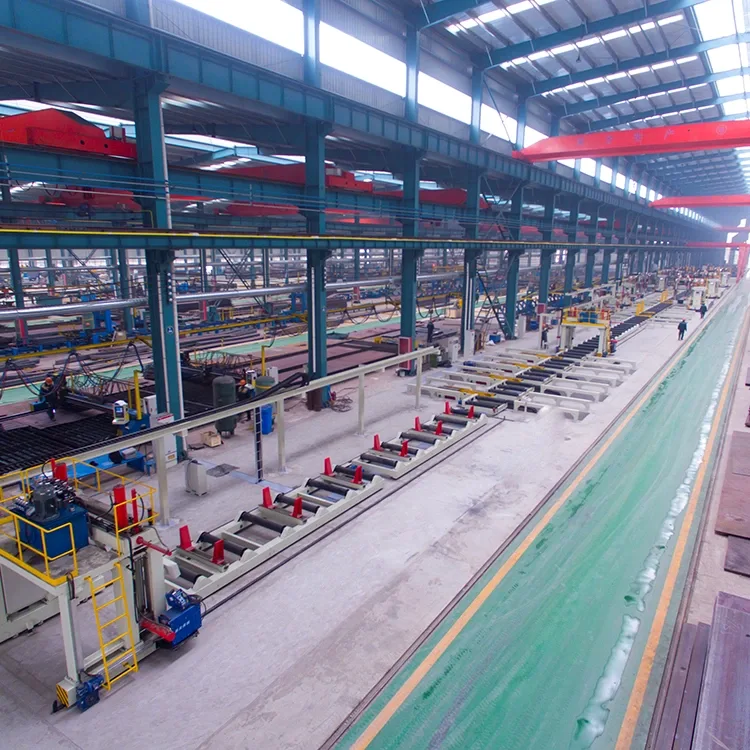

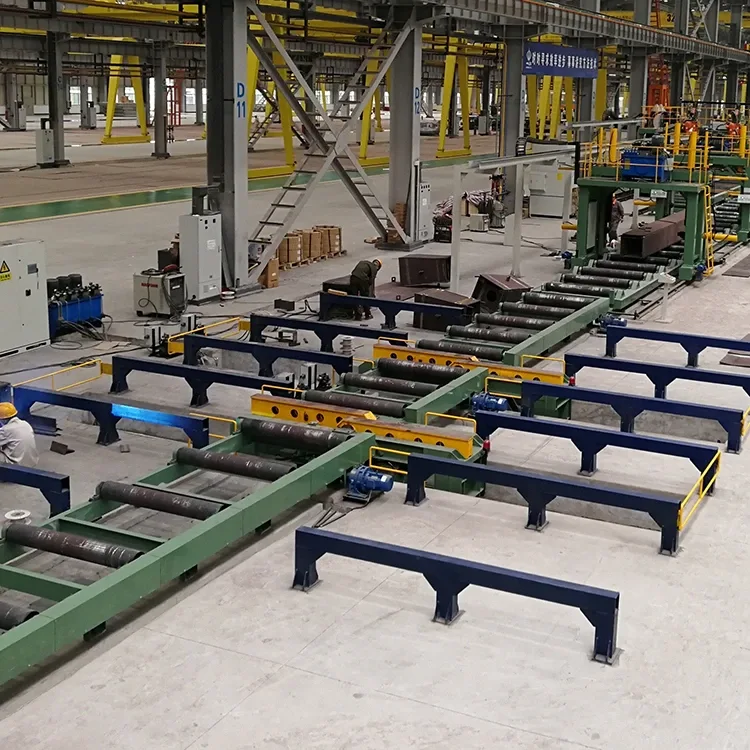

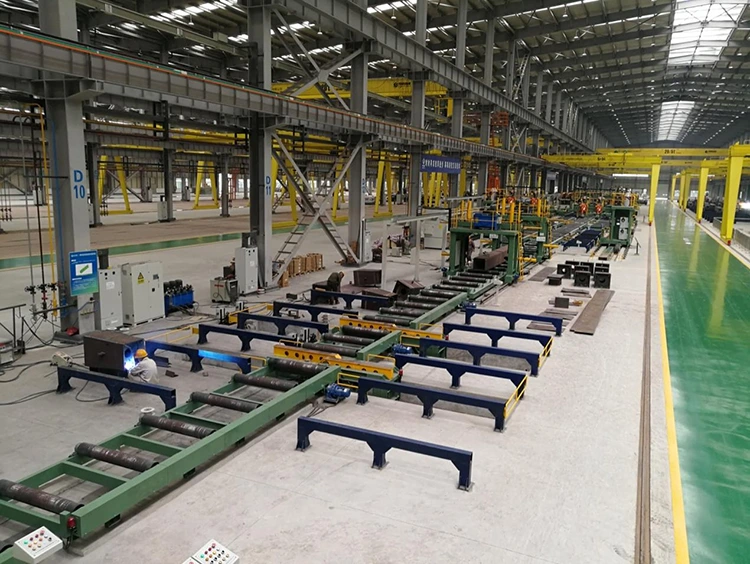

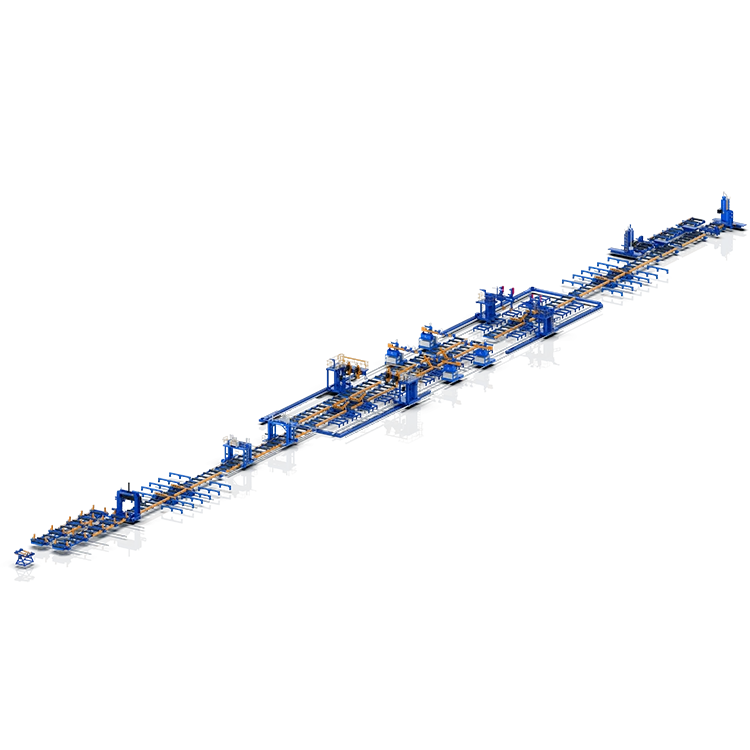

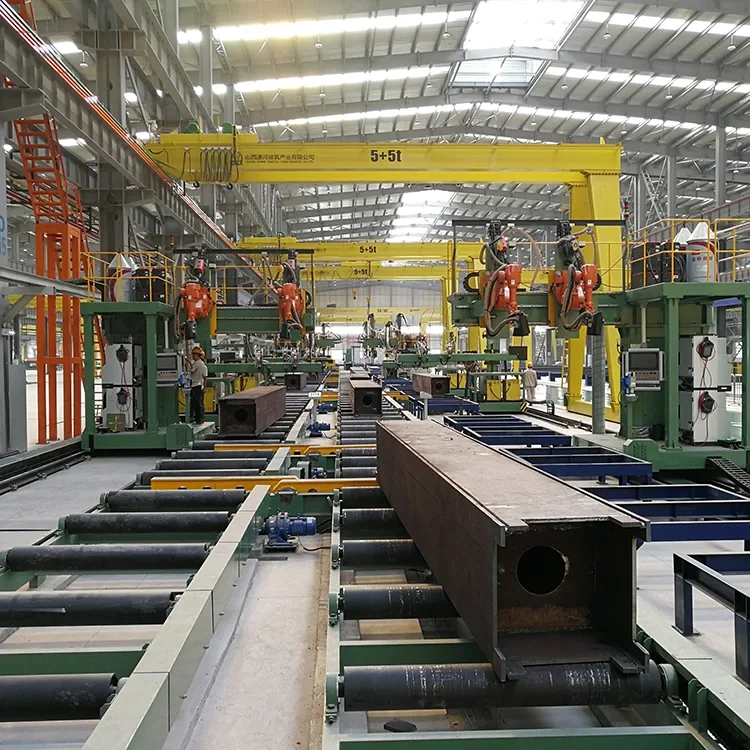

Boksskolonne svejsningslinjer

Jinfeng Weldcut vil give 1 års garanti for svejsningslinjerne i boksen. De vigtigste elektriske elementer i TheBox Column Productions er valgt fra det verdensberømte brand, der bringer mere praktisk for brugerne at finde delene i lokal uden at komme fra lang afstand fra Kina. X15 AutomaticBox-kolonne svejsningslinjer er de mest avancerede og høje automatiseringsproduktionslinjer for at øge produktiviteten for slutbrugere fra forskellige brancher.

Specifikationer

Funktion og anvendelse

1

2. Linjen kan være fuldt integration med MES-systemet og fuldføre realtidskommunikationen mellem den øverste computer og kontrolsystemet, afslutte dataindsamlingen af udstyret, uploade alle indsamlede data til fabriks MES-systemet (eller det øvre centraliserede kontrolsystem) og sikre aktualiteten og effektiviteten af informationsoverførsel.

3. Design og beskyttelse skal opfylde kravene i relevante nationale standarder og miljøbeskyttelse; Udstyrssikkerhed og beskyttelsesanordninger skal opfylde relevante industrielle standarder;

4. Denne kassesøjlelinjer er vidt brugt i stålkonstruktion og stålkonstruktioner, til svejsningskassesøjler til bygning af stålkonstruktion, bygning på højt niveau og stålkonstruktioner eller broer osv.

5. Det fleksible design af svejseudstyret giver mulighed for at understøtte eventuelle mærker af svejsekraftkilderne.

6. CE, ECA -certificerede er tilgængelige.

7. Denne linje giver produktionen fra let toldstråle til meget kraftig stråle med stor tykkelse uden at skifte værktøj eller udstyr.

8. Fra samlingen til slutningen vendte hele behandlingen ingen kraner undtagen belastningen i begyndelsen og losning i sidste ende, hvilket reducerer risikoen for at bruge kraner i høj grad.

Listen over maskinerne og udstyret til etableret en hel produktionslinje for at producere svejset kassestråle:

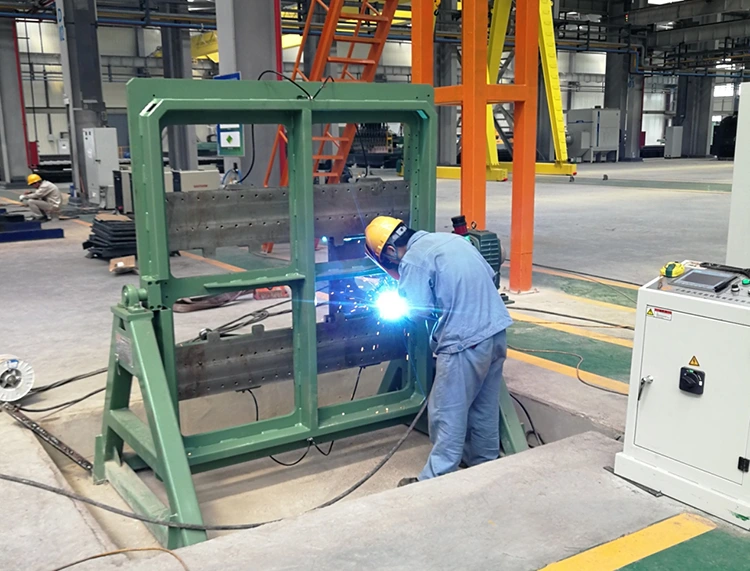

1- Baffle Monterbling Machine

Denne maskine er et specielt udstyr til montering og placering af svejsning af den forstærkende ribbenplade i det indre hulrum i kolonnen kassen. Det er det foretrukne produkt for stålkonstruktionsvirksomheder, der producerer arbejdsemne for kassen for at reducere arbejdsintensiteten og forbedre arbejdseffektiviteten.

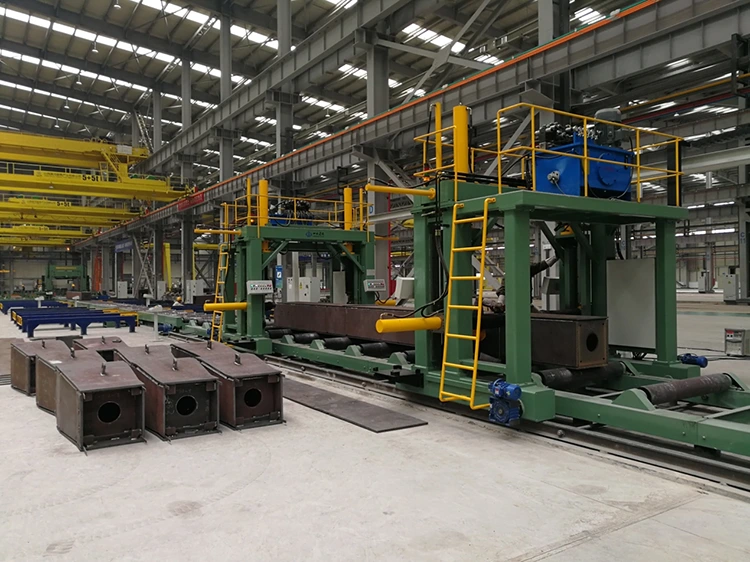

2- Box Column Assembling Machine

Box Column Assembly Machine er nøgleudstyret til produktion af kassesøjle (kolonne), der hovedsageligt afslutter samlingen af Box Column (Column) Work Piece. Denne maskine er et af de nødvendige udstyr til stålkonstruktionsvirksomheder til at fremstille kassebjælker.

En maskine til U -type samling.

En maskine er til samling af kassetype.

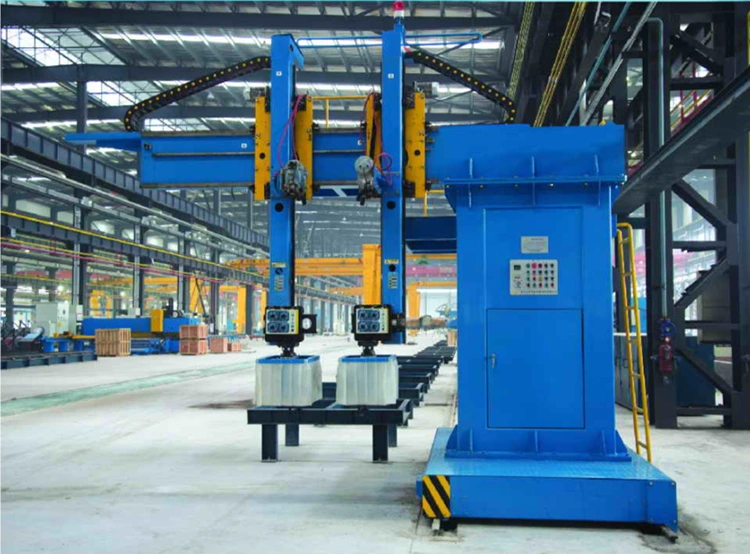

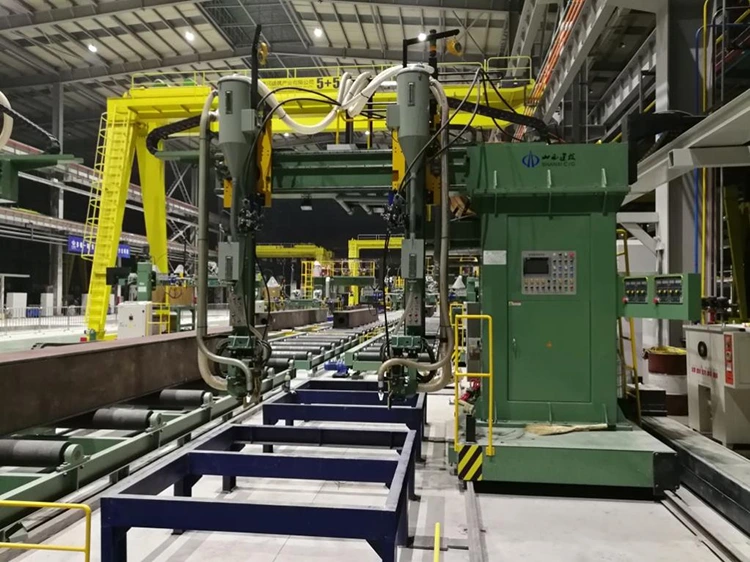

3- Elektro-Slag-svejsemaskine

XZHB15 Cantilever Electroslag Welding Machine er et fremragende produkt lanceret af Jinfeng Welding and Cutting Company til stålstrukturindustrien. Det er et specielt svejsningsudstyr, der er specielt designet til svejsningsboks -kolonne. For at sikre tilstrækkelig stivhed og torsionsbestandighed under opholdsstoffabrikation af kassesøjlen svejses baffler (dvs. stivere plader) generelt på indersiden af boks -kolonnen. Denne maskine er et specielt udstyr til svejsning af svejsninger mellem den ydre plade i kassens kolonne og de indre baffler.

4- CO2/MAG Back Welding Machine

XQHB15L Series Box Column Cantilever Gas Shielded Welding Machine er et specielt svejseudstyr, der er specielt designet til opbakning af svejsning af kassesøjle (kolonne) og fyldning af svejsning efter opbakning, som er lanceret af vores virksomhed baseret på markedets efterspørgsel og mange års erfaring med udvikling af stålstrukturudstyr.

5- CO2/MAG-fyldningsvejsemaskine

XQHB15 Series Box Column Cantilever Gas Shielded Welding Machine er et specielt svejsningsudstyr, der er specielt designet til opbakning af svejsning af kassesøjle (kolonne) og fyldning af svejsning efter opbakning, som er lanceret af vores virksomhed baseret på markedets efterspørgsel og mange års erfaring med udvikling af stålstrukturudstyr.

6- nedsænket lysbuesvejsemaskine

XMHB15 Box Girder Cantilever nedsænket ARC -svejsemaskine er et fremragende produkt lanceret af Jinfeng Welding and Cutting Company til stålstrukturindustrien. Det er et specielt svejseudstyr, der er specielt designet til svejsning af store og mellemstore kassesøjler (kolonner). I årenes løb, efter kontinuerlig optimering og forbedring, er ydelsen blevet mere perfekt.

7- Ende-ansigtsfræsemaskine

Med den hurtige udvikling af økonomisk konstruktion har byggeri, bro og andre industrier stadig strengere krav til kvaliteten af stålstrukturteknik. Buttfugen på H-Beam, Box Column og Column og Slank Parts og End Face Processing of the Work Piece er blevet en vigtig proces. End-ansigtsbehandlingen forbedrer ikke kun kvaliteten af arbejdsstykket, reducerer installations- og konstruktionsfejl på stedet, forkorter konstruktionsperioden og forbedrer konstruktionseffektiviteten på stedet. Det bringer også bedre økonomiske fordele for stålstrukturvirksomheder. I henhold til den faktiske behandlingssituation for stålstrukturvirksomheder absorberer vores virksomhed fordelene ved lignende produkter internationalt og lancerede rettidigt nye produkter for at imødekomme markedets efterspørgsel. Det bruges ikke kun i stålstrukturindustrien, men kan også bruges som generelt udstyr, der er vidt brugt i bro, elektrisk strøm, olie, petrokemisk og andre maskinerfremstillingsindustrier.

8- Beam Flipper 180 ° væltning

To stykker mobile 180 ° hydrauliske stråleflippere bruges til omdrejning af arbejdsstykker, der er svejset på den ene side. Når du arbejder, skal du løfte arbejdsstykket væk fra rullebordet eller et arbejdsstativ, og reduceren kører de to stråleflippere for at bevæge sig synkront for at flytte arbejdslokket til siden af rullebordet eller arbejde stykket, og derefter to hydrauliske cylers driver de to arme for at dreje synkronisk, flytte arbejdstykket til midten af rulleren eller arbejdet-pr. Stor. til den næste proces eller svejsning.

I henhold til den faktiske situation kan to stykker bruges separat som en gruppe til at vende den korte bjælke. På samme tid kan 4 stykker også kombineres til en gruppe til væltning af lange bjælker. Høj fleksibilitet og effektivitet.

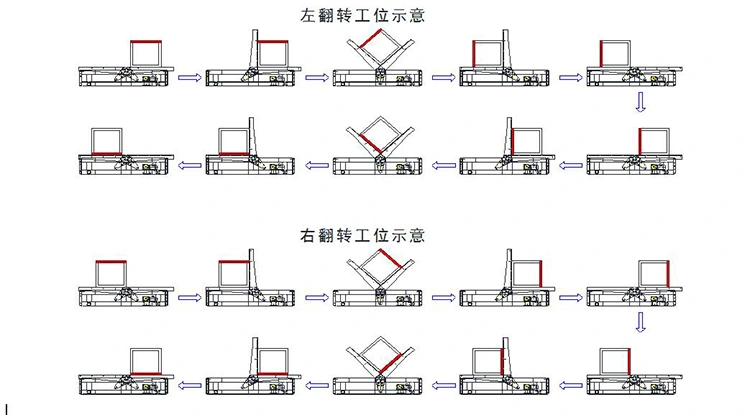

Arbejdsstrømskemaet for bjælkeflippere:

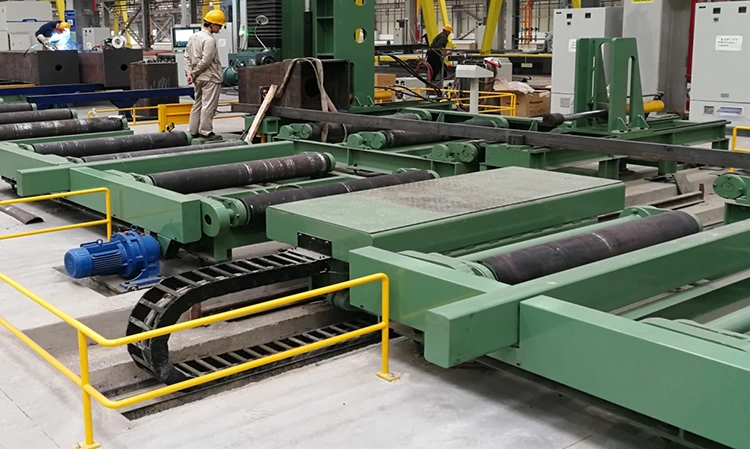

9- Stålkurv

Dette udstyr bruges hovedsageligt til at koordinere med produktionsprocessen for at flytte arbejdsstykket fra transportrullebordet eller andet udstyr til det udstyr, der skal behandles. Stålvognen har hovedsageligt to handlingsfunktioner: gå og løft. Fortrængningen af arbejdsstykket kan afsluttes gennem manipulation og kontrol. Udstyret har enkel struktur, praktisk drift og stabil drift. Maskinen vedtager kraftigt design med en maksimal belastning på 30 ton;

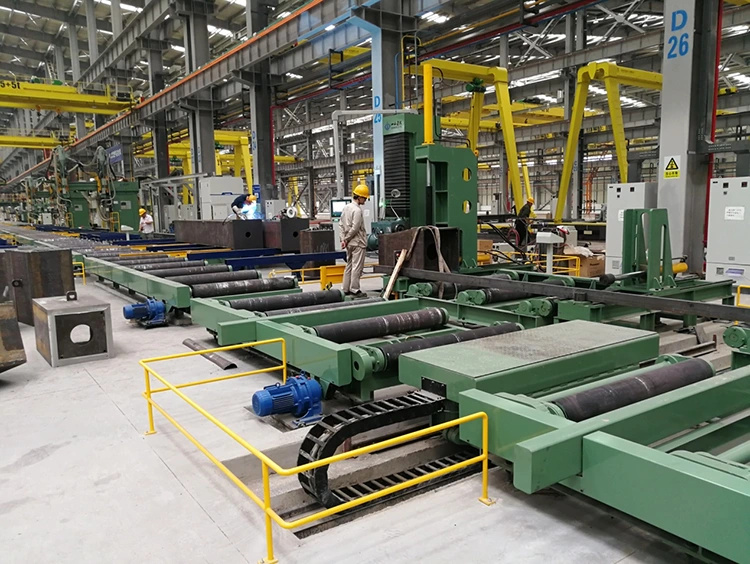

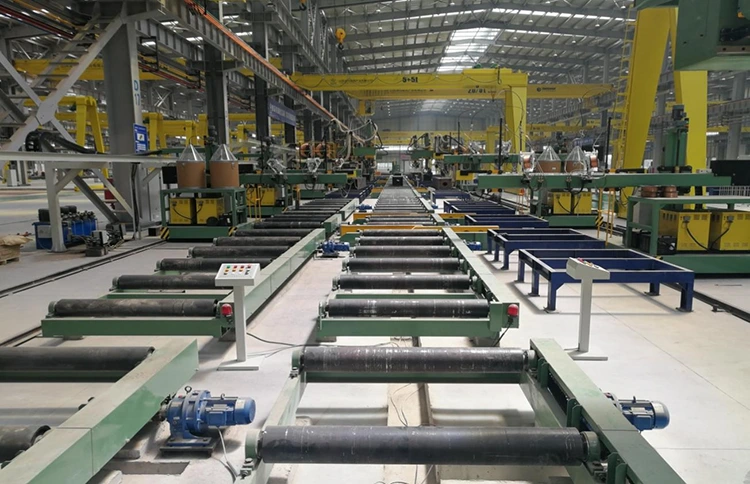

10- Rulleborde

Det bruges hovedsageligt til at formidle arbejdsemner fra samlingen af kassesøjlen til færdiggørelsen af svejsning, ende vender mod.

Hvordan fremstilles en svejset kassesøjle fra stålpladen?

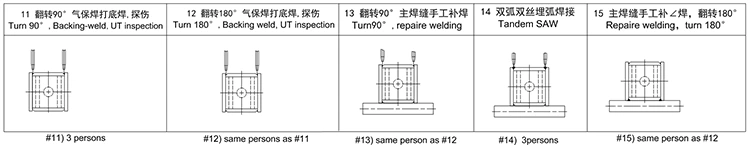

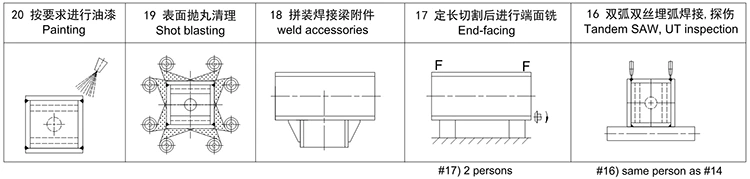

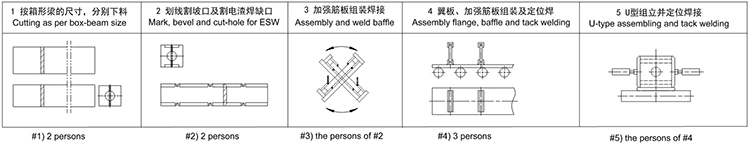

Følgende er produktionsstrømningskortet for produktionen fra plader til H -bjælke og endelig inspektion.

Produktionsstrømskort
