JINFENG® er den professionelle Kina producent og leverandør afH-bjælke Rettemaskinermed overkommelig pris. DetH-bjælke Rettemaskinerer nøgleudstyret under produktionen af H-bjælken, primært til at rette H-bjælkerne efter svejsning.
Spec/model |
JZ40 |
YJZ60A |
YJZ60B |
YJZ80B |
YJZ80D |
Hydraulisk system |
Uden |
Hydraulisk type |
Hydraulisk type |
Hydraulisk type |
Hydraulisk type |
H bjælkevævshøjde |
⥠200 mm |
⥠200 mm |
⥠220 mm |
⥠450 mm |
⥠450 mm |
H bjælkeflangebredde |
200-800 mm |
200-800 mm |
200-800 mm |
200-1000 mm |
200-1000 mm |
Flangetykkelse |
6-40/30 mm (Q235/Q345) |
6-60/40 mm (Q235/Q345) |
8-80/60 mm (Q235/Q345) |
20-100/80 mm (Q235/Q345) |
20-80 (Q345) |
Effektiv ind- og udgangsrulle |
10m+10m (fri rulle) |
12m+12m (fri rulle) |
12m+12mï¼drevet rulleï¼ |
12m+12mï¼kraftrulle med hydraulikï¼ |
12m+12mï¼kraftrulle med hydraulikï¼ |
Opretningshastighed |
11000 mm/min |
8500 mm/min |
6700 mm/min |
6000 mm/min |
4700 mm/min |
Hovedmaskinkraft |
Hovedmaskine 11Kw pressemotor 2×1,1Kw,Total 13,2 Kw |
Hovedmaskine 11Kw Pumpestation 4Kw Samlet 15Kw |
Hovedmaskine 11Kw Pumpestation 4Kw Samlet 15Kw |
Hovedmaskine 15Kw Pumpestation 7,5Kw Valse: 2×2,2Kw Samlet 26,9Kw |
Hovedmaskine 22Kw Pumpestation 7,5Kw Valse: 2×3Kw Samlet 35,5Kw |
Tryk af hydraulik |
/ |
16 Mpa |
16 Mpa |
16 Mpa |
16 Mpa |
H-bjælke Rettemaskinerer velegnet til at rette de svejste "T" og "H" profiler. Efter at profilen er svejset, deformeres flangepladen på grund af svejsningens krympning, den skal korrigeres for at blive et kvalificeret emne. Så denne maskine er et bedre flangeudretningsudstyr. Maskinen har stor rettekraft, hurtig rettehastighed, lille fodaftryk, lavt energiforbrug, nem betjening og pålideligt arbejde. Det er især velegnet til stålkonstruktion, skibsbygningsindustri og andre masseproduktionsvirksomheder af "T" eller "H" bjælke.

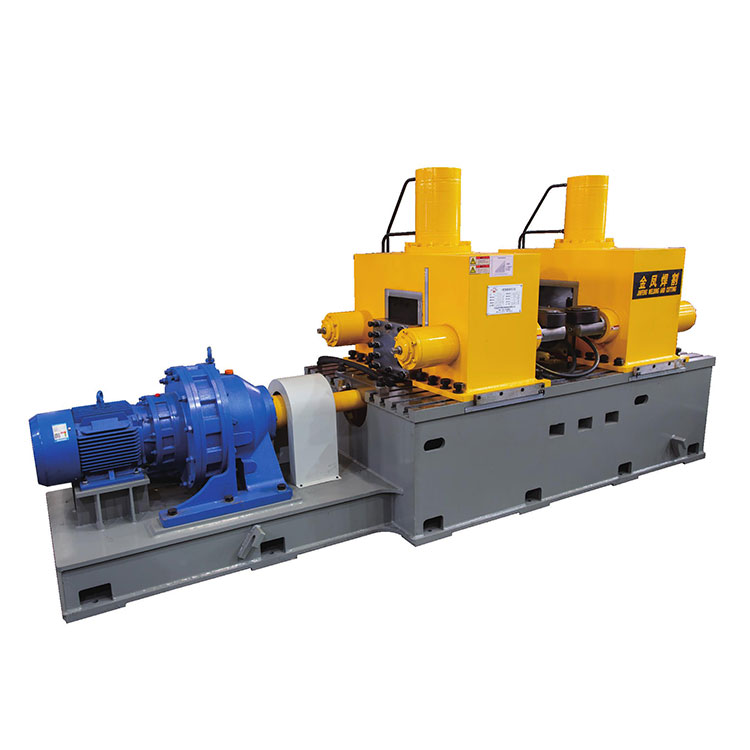

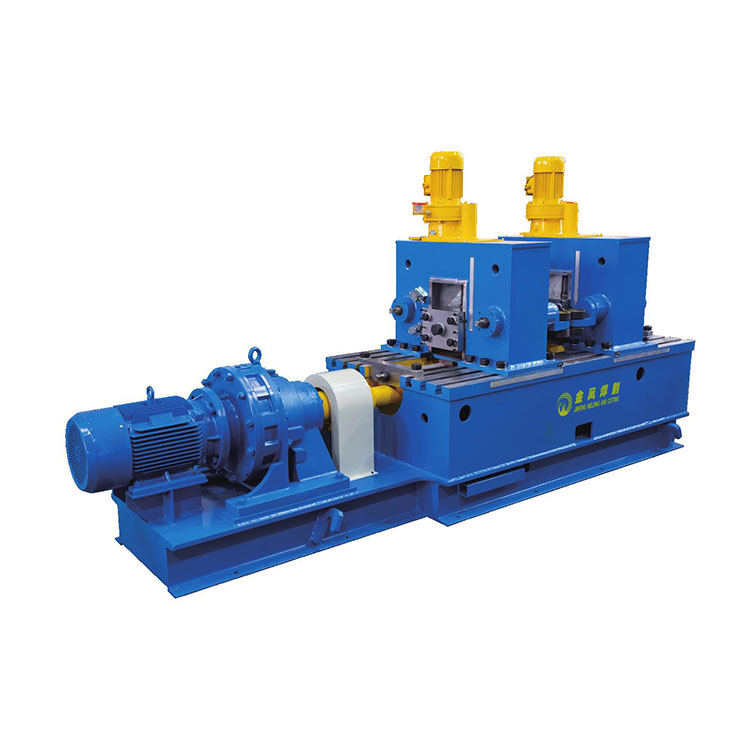

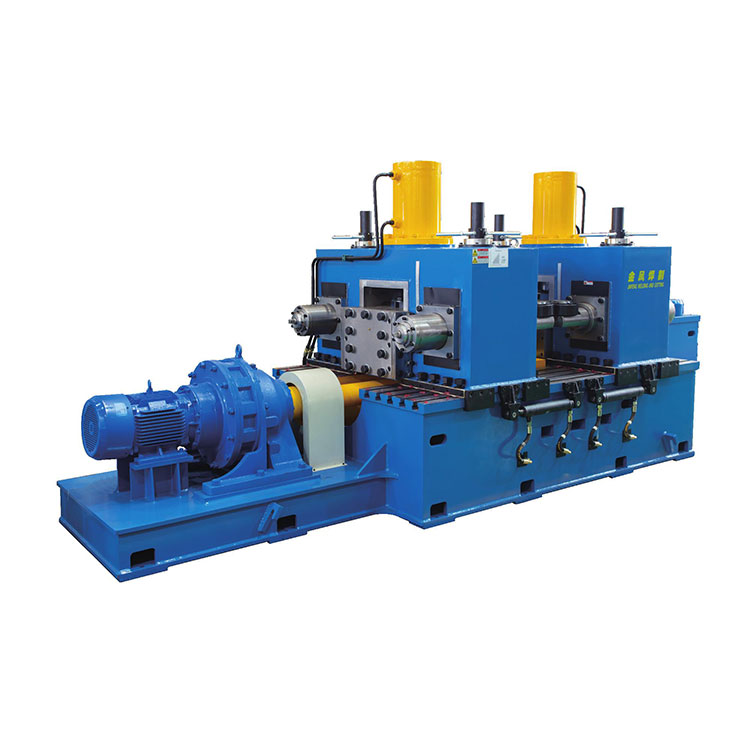

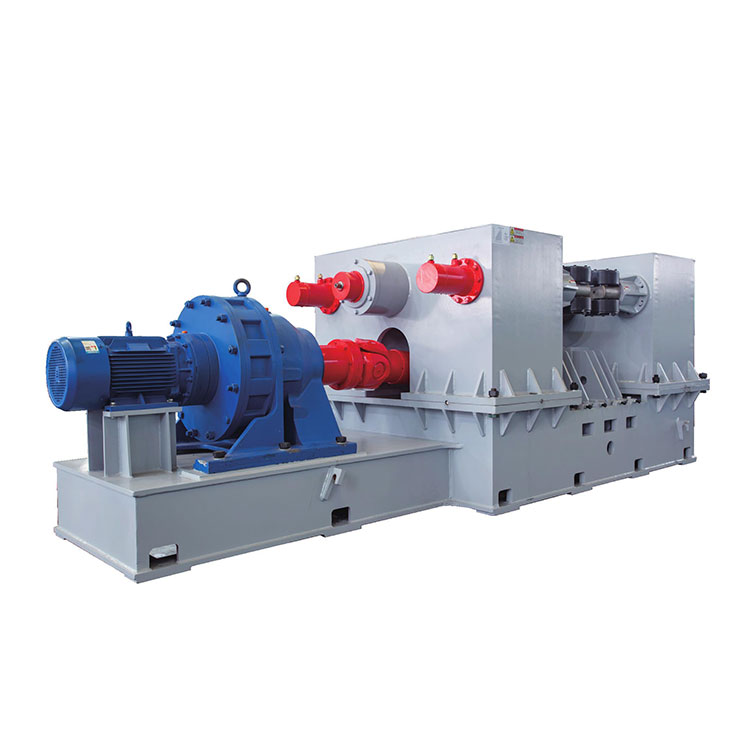

DetH-bjælke Rettemaskinerbestår af basissæde, venstre/højre kassestruktur, banespændeanordning, hovedtransmissionsmekanisme, hydraulisk og elektrisk styresystem og transportørrulle osv.
