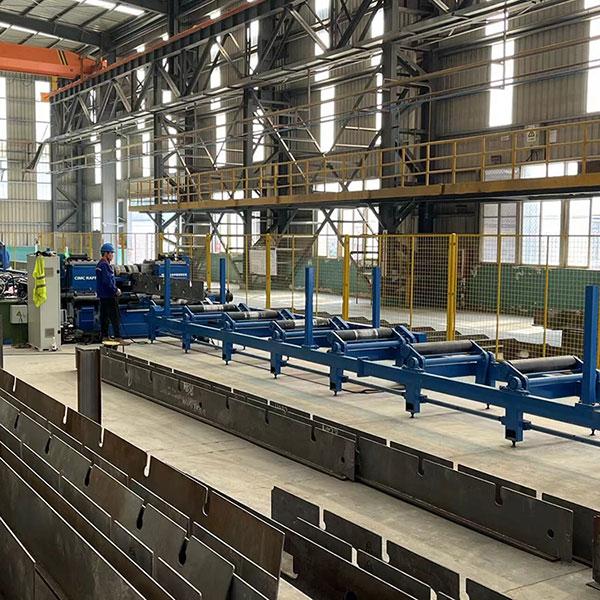

T10 T stråle svejselinjer
T10 automatiske T-strålesvejselinjer er meget udbredt i skibsværfter og skibsbygning, som er højtydende T-stråleproduktionslinjer kombineret med forskelligt udstyr og værktøj, der er fremstillet af JINFENG WELDCUT, som er den professionelle Kina-producent og leverandør af T-strålesvejselinjer til en overkommelig pris. T-strålesvejselinjerne giver mere sikkerhed og høj effektivitet til Box-bjælkeproduktionen.
JINFENG WELDCUT vil give 1 års garanti for T-strålesvejselinjerne. De vigtigste elektriske elementer i T-stråleproduktionerne er udvalgt fra det verdensberømte mærke, som vil gøre det nemmere for brugere at finde delene lokalt uden at komme fra lang afstand fra Kina. T15 automatiske T-strålesvejselinjer er de mest avancerede og højautomatiske produktionslinjer for at øge produktiviteten for slutbrugere fra forskellige industrier.

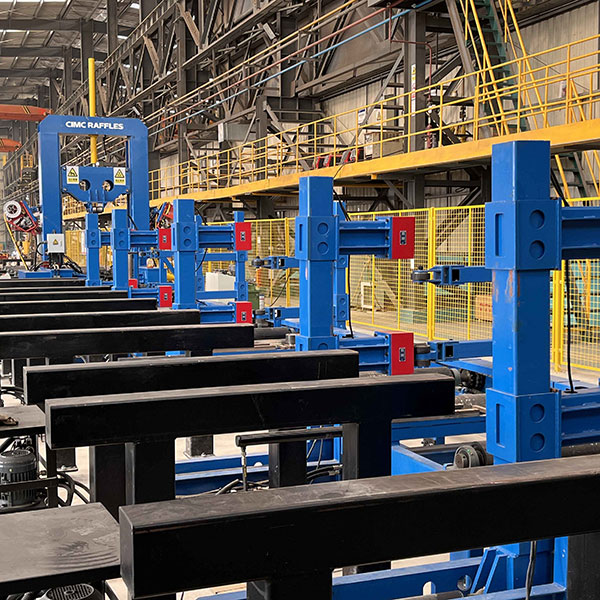

Struktur udsigt
specifikationer
Model |
T10 |
T bjælke flange bredde |
80-500 mm |
T-bjælkeflangetykkelse |
8-40 mm |
T bjælke banehøjde |
200-1000 mm |
T-bjælkebanetykkelse |
6-30 mm |
T stråle længde |
5000-13000 mm |
Bearbejdningstyper |
1- Oxy skærestrimler til flanger og væv |
2- Kantaffasning på flange |
|
3-Tack svejsning med CO2/MAG i auto til montering |
|
4- Fuldsvejsning med CO2/MAG i auto til svejsning |
|
5- Opretning på svejset T-bjælke |
|
CNC flammeskæremaskine, multihoved |
1 sæt |
Flange affasningsmaskine |
1 sæt |
T bjælke samlemaskine |
1 sæt |
Gantry svejsemaskine, multi-hoveder |
1 sæt |
T-stråleudretningsmaskine |
1 sæt |
Funktion og applikation
1-Typiske T-bjælketyper, der kan fremstilles på T-strålesvejselinjer
2.T10 T-strålesvejselinjerne er højautomatiske produktionslinjer til fremstilling af den svejsede T-stråle med færre arbejdere og færre kraner.
3. Linjen kan integreres fuldt ud med MES-systemet og fuldføre realtidskommunikationen mellem den øverste computer og kontrolsystemet, fuldføre dataindsamlingen af udstyret, uploade alle indsamlede data til fabrikkens MES-system (eller den øverste centraliserede kontrolsystem), og sikre rettidigheden og effektiviteten af informationstransmission.
4.Denne T-strålesvejselinjer er meget udbredt i skibsværfter, skibsbygning og stålkonstruktioner, til svejsning af T-bjælke, T-stang til isbryderfartøjer eller stålkonstruktionsbygninger og stålkonstruktioner eller broer osv.
5. Det fleksible design af svejseudstyret gør det muligt at understøtte alle mærker af svejsestrømkilderne.
6. CE, ECA certificeret er tilgængelige.
7. Disse T-stråle svejselinjer leverer produktionen fra let stråle til meget kraftig stråle med stor tykkelse uden at ændre noget værktøj eller udstyr.
8. Fra montering til opretning behøver hele forarbejdningen ingen kraner, hvilket reducerer risikoen ved brug af kraner betydeligt.
T-strålesvejselinjer består af de maskiner og udstyr, der er anført her, til fremstilling af svejset T-stråle:
Denne maskine er udstyret med skærebrændere med flere hoveder, der er installeret på CNCF-flammeskæremaskiner til stålkonstruktionsvirksomheder, skibsværfter, der har mange strimler at skære. For det meste bruges strimlerne i stålkonstruktioner som væv og flanger til fremstilling af den svejste H-bjælke eller på skibsværfter som væv og flanger til fremstilling af T-bjælker til afstivning af fartøjer.
Model |
Skinnespænd |
Arbejdsbredde |
Skinne længde |
Plasma |
Strimleskæring |
MG |
4m |
3m |
16m |
<200A |
Ja |
CNG |
4m |
3m |
16m |
Ingen |
Ja |
Flangeaffasningsmaskine er et specielt udstyr designet til affasning af flangepladen i stålkonstruktionsindustrien. Det har fordelene ved hurtig affasningshastighed, god R-vinkel formation, enkel betjening, pålideligt arbejde og lille fodaftryk. Den er især velegnet til stålkonstruktionsindustrien, der masseproducerer T-bjælke.
Denne maskine bruger princippet om rulning og presning til hurtigt og effektivt at rulle kanterne af materialeemnerne for at gøre dem afrundede, hvilket kan erstatte de traditionelle manuelle afgratnings-, affasnings- og afrundingsprocesser. De afrundede hjørner er formet ensartet med smukt udseende. Denne maskine har produktionseffektivitet til at reducere arbejdsintensiteten for arbejdere. Ved at rulle kanten af pladen reduceres spændingskoncentrationen på kanten af pladen. Denne maskine har karakteristika for sikker og bekvem brug, stabil transmission, høj grad af automatisering og lang levetid.
1 |
Materiale |
Q235 |
2 |
Flangebredde |
80-500 mm |
3 |
Flangetykkelse |
10-40 mm |
4 |
Bue af bjælke |
≤5mm/12m |
5 |
Kammerhastighed |
10m/min |
6 |
Affasning R: |
R2~R3 |
7 |
Indgangsrullebord |
12000 mm |
8 |
Output rullebord |
12000 mm |
9 |
Hydraulisk pumpestation |
1 enhed |
10 |
El-styreskab |
1 enhed |
11 |
Rullebord højde til gulv |
810 mm |
12 |
Hovedmaskinkraft |
19 kw |

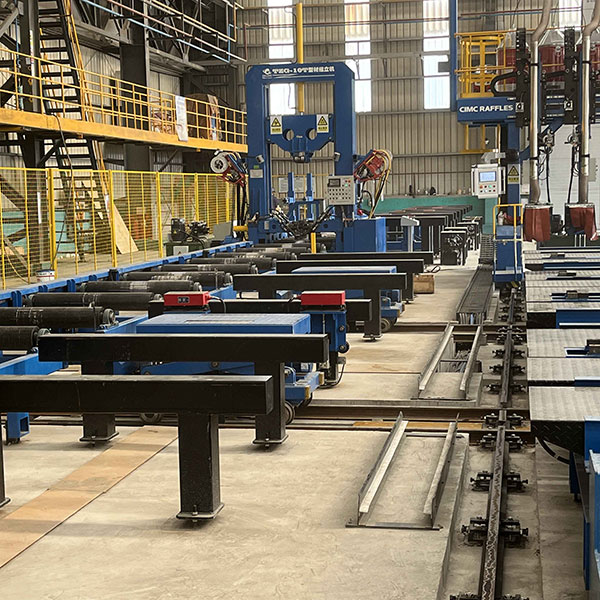

T-beam monteringsmaskine er specielt designet til skibsværft, skibsbygningsfirma til at lave T-beam.
På hovedmaskinens 2 sider er der 2 grupper af gasskjoldsvejsepistoler, under samlingen af de 2 sæt svejsepistoler hæftesvejser på samme tid. Afstanden mellem 2 svejsepistoler på den ene side er justerbar for at imødekomme de forskellige krav til forskellige størrelsesspecifikationer af T-bjælke, og kan derefter opfylde hæfte-svejsestyrken for forskellige strålespecifikationer.
På hovedmaskinen er der mange sæt flange/panel- og banespændehjul for at sikre positioneringsnøjagtigheden af de bjælker, der skal samles.
Denne maskine kan også opfylde kravet om at samle banen og flange/panel ikke centreret. Spændehjulene til flange/panel på hovedmaskinen, Brugeren kan justere afstanden mellem midterlinien af klemmehjul og midterlinie af banen. Justeringen er praktisk og pålidelig.
1 |
Flangebredde |
mm |
80-500 |
2 |
Flangetykkelse |
mm |
8-40 |
3 |
Webhøjde |
mm |
200-1000 |
|
Banens tykkelse |
mm |
6-30 |
|
T stråle længde |
mm |
5000-13000 |
5 |
Samlingshastighed |
mm/min |
500-4000 |
6 |
T-strålemateriale |
Blødt stål |
|
7 |
Hydraulisk system |
1 sæt, lavet i Kina |
|
8 |
CO2/MAG svejsemaskine |
2 sæt, kinesiske mærker |
T-bjælke svejseportal maskine er specielt designet til svejsning af T-bjælken til skibsværft. Hovedmaskinen er i portaltypen med flerlagsstruktur, som har den gode stabilitet, store lastekapacitet. På portalen er der udstyret 6 sæt svejsehoveder, på hvert hoved er der et sæt CO2/MAG svejsebrændere, på hvert svejsehoved er der en individuel lasersporingsenhed. De 2 sæt svejsebrændere kan svejse på samme T-bjælke på samme tid. På den øverste platform af maskinen kan der anbringes flere spole af svejsetråd, hvilket kan reducere tiden til at skifte svejsetråd betydeligt for at øge arbejdseffektiviteten.
For at arbejde med svejseportalen er der et svejsebord med afspændingsstykker til at fastspænde T-bjælken, der skal fuldsvejses.
1 |
Flangebredde |
mm |
80-500 |
2 |
Flangetykkelse |
mm |
8-40 |
3 |
Webhøjde |
mm |
200-1000 |
4 |
Banens tykkelse |
mm |
6-30 |
5 |
T stråle længde |
mm |
5000-13000 |
6 |
Svejsehastighed |
mm/min |
100-1000 |
7 |
Gantry flytte hastighed |
mm/min |
Max 4000 |
8 |
T-strålemateriale |
Blødt stål |
|
9 |
CO2/MAG svejsemaskine |
6 sæt, kinesiske mærker |
|
10 |
Antal T-stråler kan svejses |
Max 3 stk på én gang. |
TJZ10 T-bjælkeudretningsmaskine er et specielt retteudstyr designet til svejset T-bjælkeproduktion på skibsværfter og skibsbygningsindustrien. Det har fordelen ved hurtig rettehastighed, lavt energiforbrug, tab af støj, enkel betjening, pålideligt arbejde og høj sikkerhed. Det er specielt velegnet til masseproduktion af T-bjælker i stålkonstruktioner, skibsbygning og andre industrier.
Model |
TJZ10 |
T-strålehøjde(H) |
200~1000 mm |
Webtykkelse (d) |
8-30 mm |
Flangebredde(B) |
100~500 mm |
Flangetykkelse(t) |
8-40 mm |
Strålelængde |
4000~13000 mm |
Opretningshastighed |
8000 mm/min |
Hovedmaskinens kraft |
Omkring 23KW |
Hydraulisk systemtryk |
≤13 MPa |
Indgangstransportørrulle: |
12000 mm |
Udgangstransportørrulle: |
12000 mm |
Strømforsyning |
AC/380 V/50 Hz/3PH |
Dette udstyr bruges hovedsageligt til at koordinere med produktionsprocessen for at flytte emnet fra transportrullebordet eller andet udstyr til det udstyr, der skal behandles. Stålvognen har hovedsageligt to handlingsfunktioner: gang og løft. Forskydningen af emnet kan fuldføres gennem manipulation og kontrol. Udstyret har enkel struktur, bekvem betjening og stabil drift.
