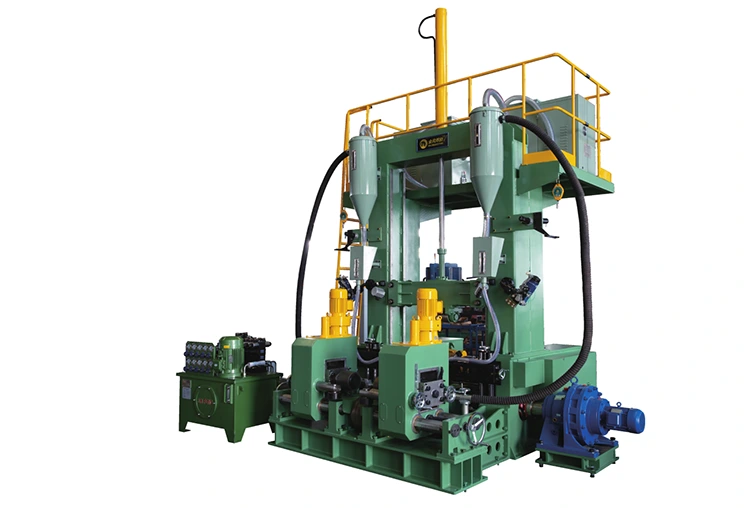

2-1-7 3 i 1 H Beam Svejsningslinje

For alle 3-in 1 H-strålesvejsningslinjer, der fremstiller afjinfeng-svejsning, har 12 måneders garanti, som er den højeste effektivitetsmaskine til at øge produktiviteten for slutbrugere fra stålstruktur, bro, konstruktion.

Specifikationer

Funktion og anvendelse

3-in 1 H Beam Svejsningslinjer har som en kombineret funktion af H-bjælke, T-bjælkeenhed, svejsning og flangdeformationsindretning efter svejsning. Således kan det nøjagtigt og hurtigt realisere H Beam og T Beam Production.Det har følgende fordele: enkel drift, mindre arbejdsomkostninger og et lille dækningsområde.

Denne linje har to valgfri svejseproces, som du kan vælge i henhold til den strukturelle stålpladetykkelse, der skal svejses:

Valgmulighed A: Enkeltbue -dobbelttråd svejsning, hvor deponeringshastigheden er 40% højere end den generelle enkeltbue -single nedsænkede buesvejsning, SOT er den især velegnet til strukturståltykkelsen, som tykkelsen er mindre end 20 mm.

Valgmulighed B: Enkeltbuesvejsning. Det er egnet til større rækkevidde af pladetykkelsen svejsning.

Detaljer

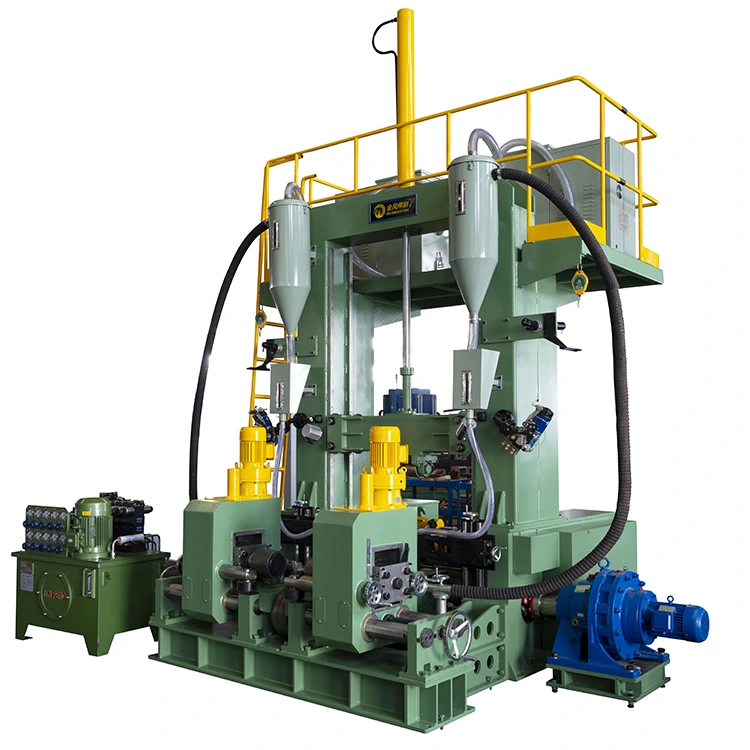

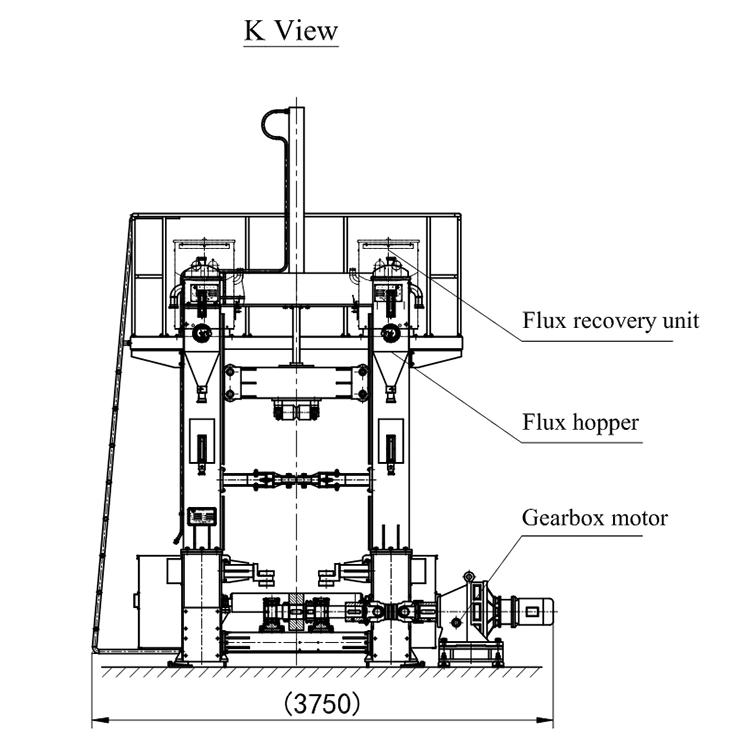

Standard ZHJ3-IN 1 H Beam Svejsningslinjer består af en indgangsrullebord, hovedsvejsning og udretningsstation, outputroller-tabel. På hoved svejsning og retningsstation installerede der også fluxgenvindingsenheder, svejsestation med fakkel og klemme enheder til flange og web. Standardlinjen også inklusive svejsekraftkilder, hydraulstation og kontroloperationsboks.

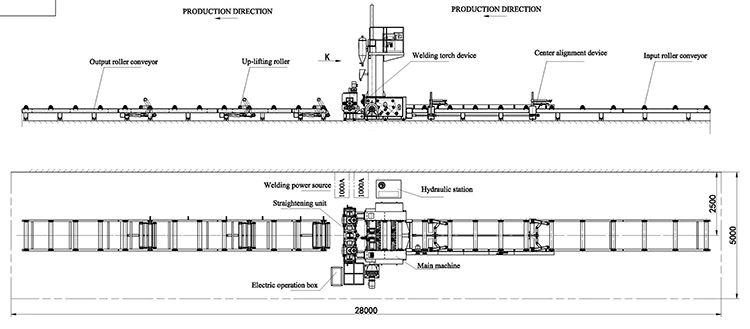

1. StandardzHJ3-in 1 H Beam Svejselinjer

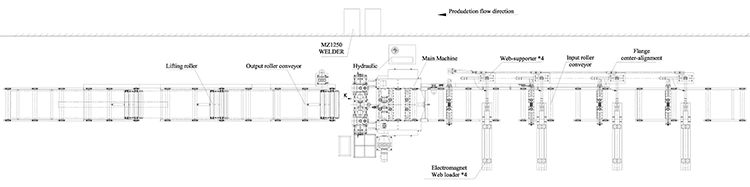

2. Valgmulighed 1:

I henhold til forskellige anmodninger fra kunder leverer vi også konfigurationen til TheZHJ3-in 1 H Beam Svejsningslinjer som følgende:

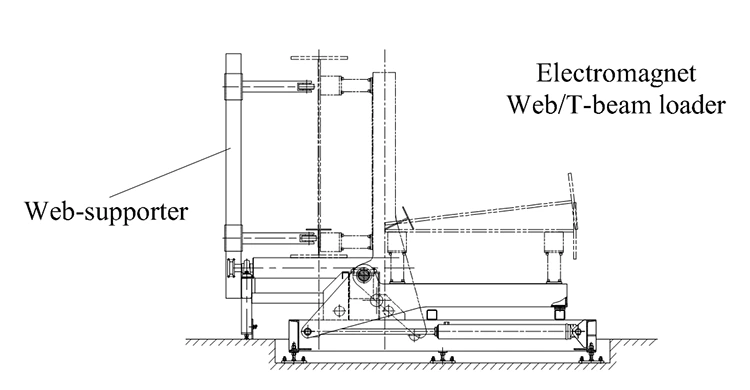

Baseret på de standard 3-i-1 H-strålesvejsningslinjer tilføjer der et sæt weblæser, der er på 4 stk magnetbelastningsarm og 4 stk. Tilhænger. På hver weblæsningsarm er der 2 stk. Magnet til at holde stålens webplade.

3. mulighed 2:

I henhold til forskellige anmodninger fra kunder leverer vi også konfigurationen til TheZHJ3-in 1 H Beam Svejsningslinjer som følgende:

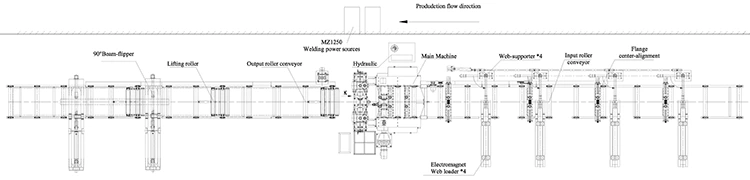

Baseret på de standard 3-i-1 H-strålesvejsningslinjer tilføjer der et sæt weblæser, der er på 4 stk magnetbelastningsarm og 4 stk. Tilhænger. På hver weblæsningsarm er der 2 stk. Magnet til at holde stålens webplade.

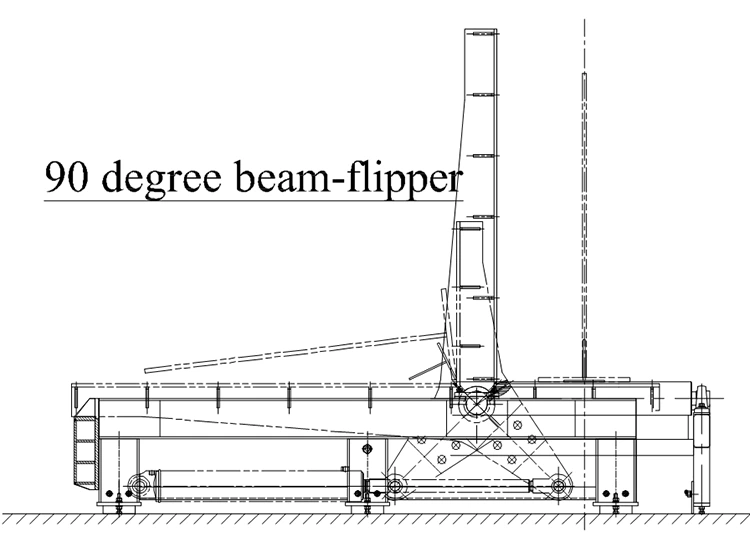

Baseret på ovenfor kan vi tilføje et sæt på 90 graders stråleflipper på udgangsrullebordet for at vælte den svejste bjælke i vandret position.

3. mulighed 3:

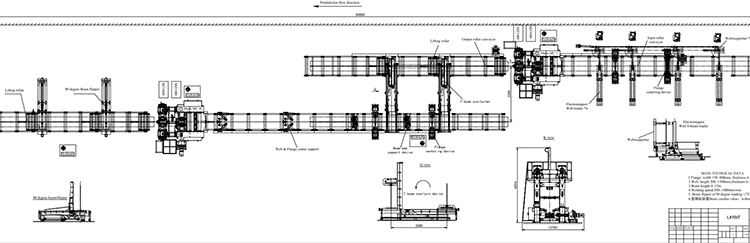

Nogle kunder kan være nødt til at øge produktionsudgangen, de har brug for en svejsningslinje for at bestå af 2 sæt svejsestation. Den første svejsestation til svejsning 1. flange og web for at danne en T-bjælke, den anden til svejset den svejste T-bjælke og 2. flange for at danne en H-bjælke.

3.1 Så baseret på standard 3-i-1 H-strålesvejsningslinjer tilføjer der et sæt weblæser, der er på 4 pc'er med magnetbelastningsarm og 4stk af websupporter. På hver webbelastningsarm er der 2 stk. Magnet til at holde stålens webplade.

3.2 For at tilføje 1 sæt T-bjælkeoverturner til at dreje T-bjælken i 180 grader og placere T-bjælken på 2. flange på indgangsrullebordet på 2. svejsestation.

3.3 For at tilføje et sæt på 90 graders bjælkeflipper på udgangsrullebordet på 2nd svejsestation for at vælte den svejste bjælke i vandret position.

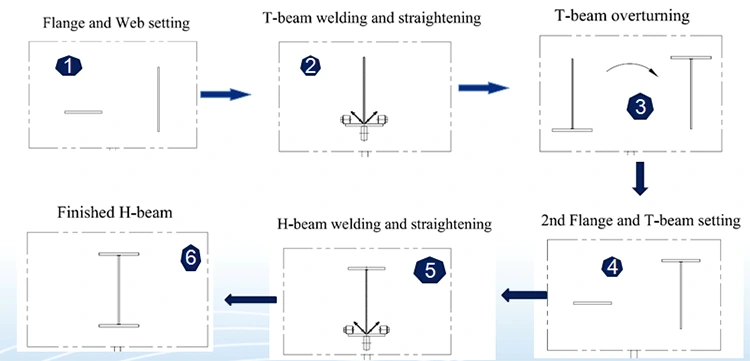

T Beam og H-Beam Production Flow

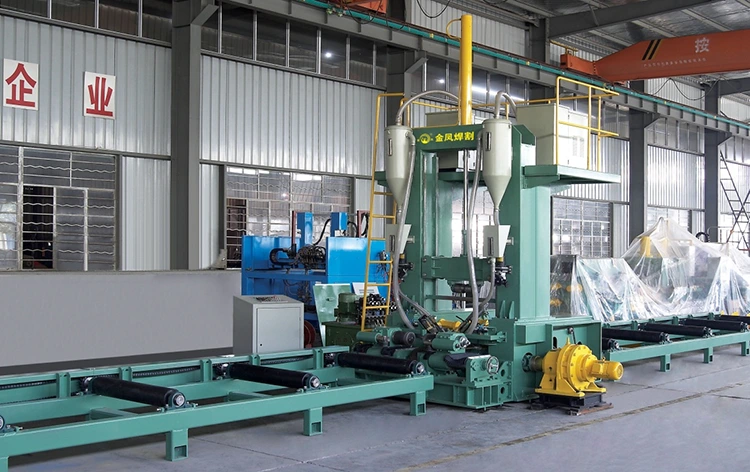

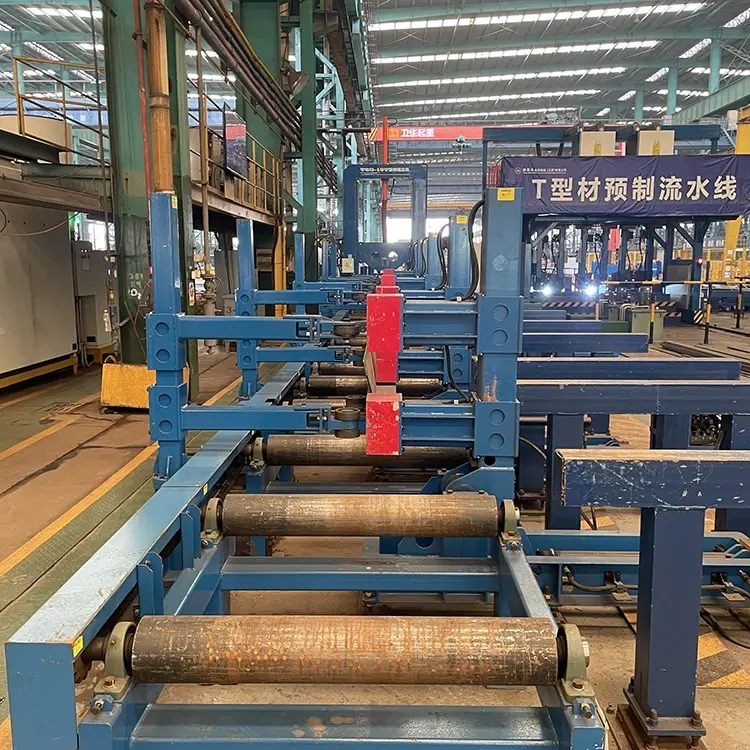

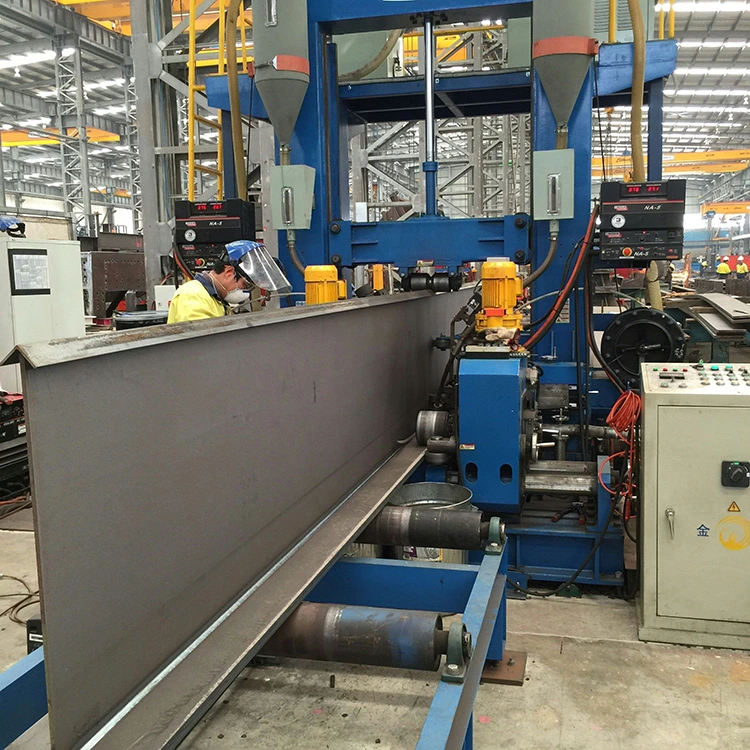

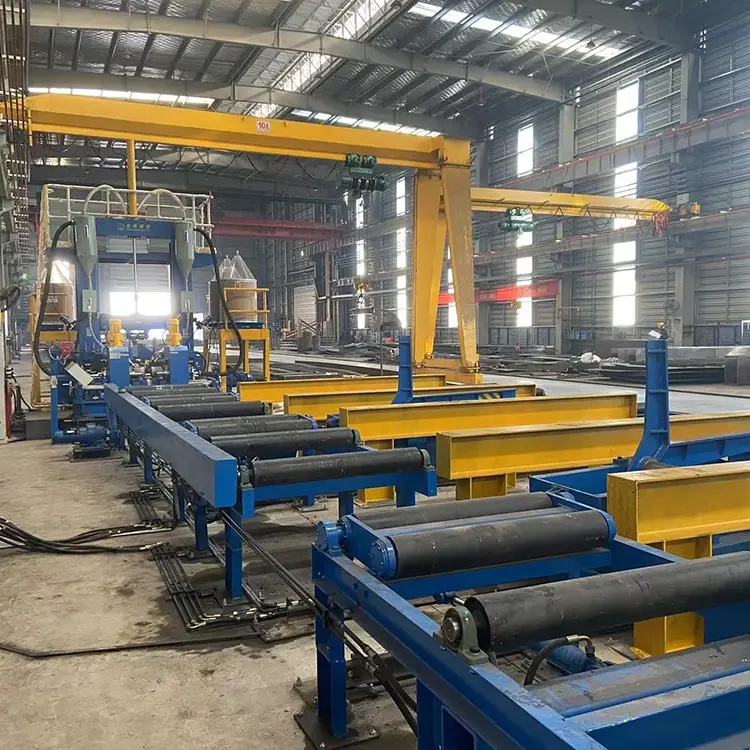

3-i-1 integrerede H-Beam-svejselinjer installeret i brugernes fabrik
