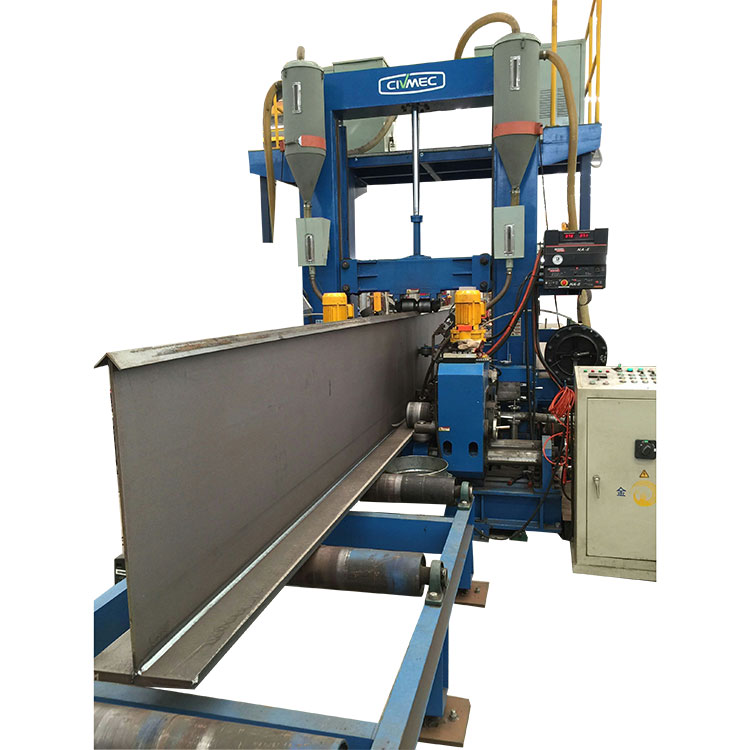

JINFENG WELDCUT er en professionel Kina producent og leverandør af3-i 1 H strålesvejselinjermed overkommelig pris. Det3-i 1 H strålesvejselinjerintegreres med montering, svejsning og opretning på flange efter svejsning i én maskine til fremstilling af svejset H- eller T-bjælke. Det kan realisere produktionen på svejset H-bjælke eller T-bjælke med hurtig hastighed og høj nøjagtighed, som har funktionerne i enkel betjening, mindre optaget plads og mindre arbejdskraft.
For alle3-i 1 H strålesvejselinjerder er fremstillet af JINFENG WELDCUT vil have 12 måneders garanti, som er den højeste effektivitetsmaskine til at øge produktiviteten for slutbrugere fra stålkonstruktion, bro, konstruktion.
Model |
ZHJ15 |
ZHJ18 |
ZHJ20 |
T-Beam webhøjde (H) |
200~1500 mm |
200-1800 |
200-2000 mm |
Banens tykkelse (d) |
6-12 mm |
6~19 mm |
6-30 mm |
Flangebredde (B) |
200 ~ 800 mm |
200~1000 mm |
|
Flangetykkelse (t) |
6~25 mm |
6-40 mm |
|
Strålelængde (L) |
4000~15000 mm |
4000~15000 mm |
4000~15000 mm |
Bjælkemateriale |
Q235 |
||
Svejsetype |
Neddykket bue tværgående filetsvejsning |
||
Svejsestrømkilde |
Enkeltråds- eller dobbelttrådstype |
Enkelt ledning |
Enkelt ledning |
Svejseudgangshastighed |
200~1000 mm/min |
||
Brænderens vinkel: |
45° finjustering |
||
Hydraulisk tryk |
≤16 MPa |
||
Fluxgenvindingssystem |
2 sæt |
||
Volumen af fluxbeholder |
2×50L |
||
Indgangstransportørrulle: |
12000 mm |
||
Udgangstransportørrulle: |
12000 mm |
||
Hovedmaskinkraft |
14,5 kW |
||
Hydraulisk system: |
1 sæt |
||
Udretningsenhed |
1 sæt, integreret på maskinen |
||
Strømforsyning: |
AC/380 V/50 Hz/3PH |
||
Opretningsevne |
6-40 mm |
3-i 1 H strålesvejselinjerhar som kombineret funktion af H-bjælke, T-bjælkemontage, svejsning og flangedeformationsretning efter svejsning. Således kan den nøjagtigt og hurtigt realisere H-stråle- og T-stråleproduktion. Det har følgende fordele: enkel betjening, færre arbejdsomkostninger og lille dækningsareal.
Denne linje har to valgfri svejseprocesser, som du kan vælge i henhold til den strukturelle stålpladetykkelse, der skal svejses:
MULIGHED A: Enkeltbue tvillingtrådssvejsning, hvor afsætningshastigheden er 40% højere end den almindelige enkeltbue enkelttrådssvejsning under vand. Sot den er især velegnet til strukturståltykkelsen, hvis tykkelse er mindre end 20 mm.
MULIGHED B: Enkeltbue enkelttrådssvejsning. Den er velegnet til svejsning med større pladetykkelse.

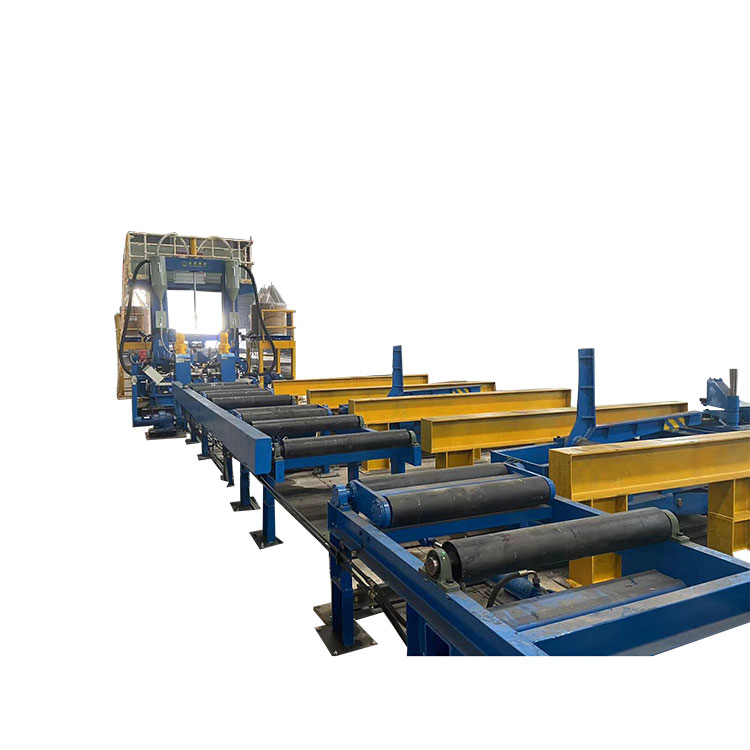

Standard ZHJ3-i 1 H strålesvejselinjerBestår af et input rullebord, hovedsvejse- og rettestation, output rullebord. På hovedsvejse- og udretningsstationen er der installeret fluxgenvindingsenheder, svejsehoved med brænder og spændeanordninger til flange og bane. Standardlinjen inkluderer også svejsestrømkilder, hydraulikstation og kontrolboks.
1. Standard ZHJ3-i 1 H strålesvejselinjer
2. MULIGHED 1:
I henhold til forskellige anmodninger fra kunder leverer vi også konfigurationen til ZHJ3-i 1 H strålesvejselinjersom følgende:

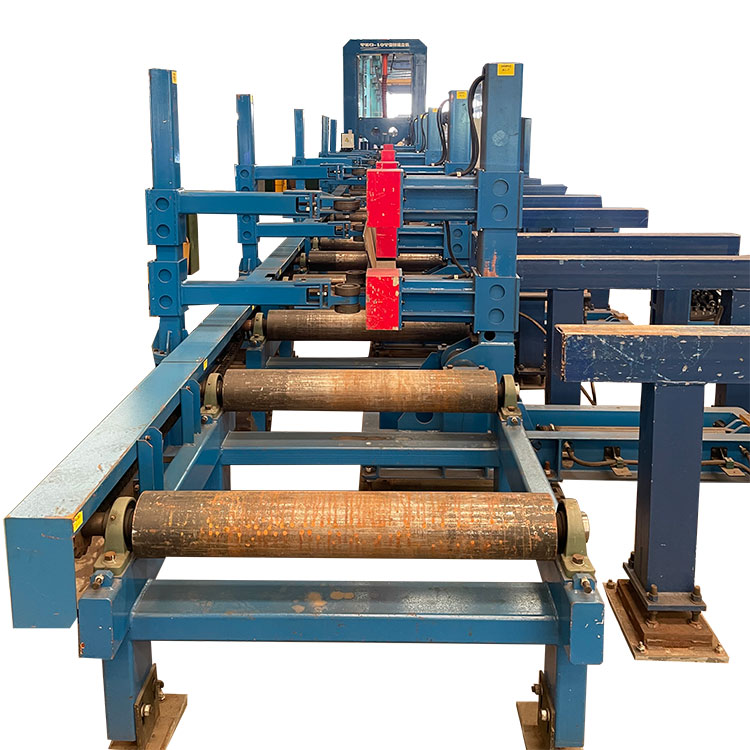

Baseret på standard 3-i-1 H bjælke svejselinjer, der tilføjes et sæt web-loader, som består af 4 stk magnet læssearm og 4 stk web supporter. På hver banelæssearm er der 2 stk magnet til fastholdelse af stål banepladen.
3. MULIGHED 2:
I henhold til forskellige anmodninger fra kunder leverer vi også konfigurationen til ZHJ3-i 1 H strålesvejselinjersom følgende:
Baseret på standard 3-i-1 H bjælke svejselinjer, der tilføjes et sæt web-loader, som består af 4 stk magnet læssearm og 4 stk web supporter. På hver banelæssearm er der 2 stk magnet til fastholdelse af stål banepladen.
Baseret på ovenstående kan vi tilføje et sæt 90 graders stråleflipper på udgangsrullebordet for at vælte den svejste bjælke i vandret position.
3. MULIGHED 3:
Nogle kunder skal muligvis øge produktionsoutputtet, de har brug for en svejselinje for at bestå af 2 sæt svejsestationer. Den første svejsestation til svejsning af 1. flange og væv til at danne en T-bjælke, den 2. til svejsning af den svejste T-bjælke og 2. flange til dannelse af en H-bjælke.
3.1 Så Baseret på standard 3-i-1 H bjælke svejselinjer, der tilføjes et sæt web-loader, som består af 4 stk magnet læssearm og 4 stk web supporter. På hver banelæssearm er der 2 stk magnet til fastholdelse af stål banepladen.
3.2 For at tilføje et sæt 90 graders stråleflipper på udgangsrullebordet på 1. svejsestation for at vælte den svejste stråle i vandret position.
3.3 Tilføjelse af en kædetype tværtransportør for at flytte T-bjælken vandret til 2. svejsestation.
3-i-1 integrerede H-stråle svejselinjer installeret på brugernes fabrik
